低壓電機模擬器（LV-EME）是一款主動感性負載模擬裝置，用于模擬直流無刷、永磁同步、異步電機等低壓電機電氣特性；在無真實電機的情況下為被測控制器提供電機及電機負載特性模擬；可應用于轉向控制器、制動控制器及其它低壓電機控制器的設計開發、故障注入、功能測試中。

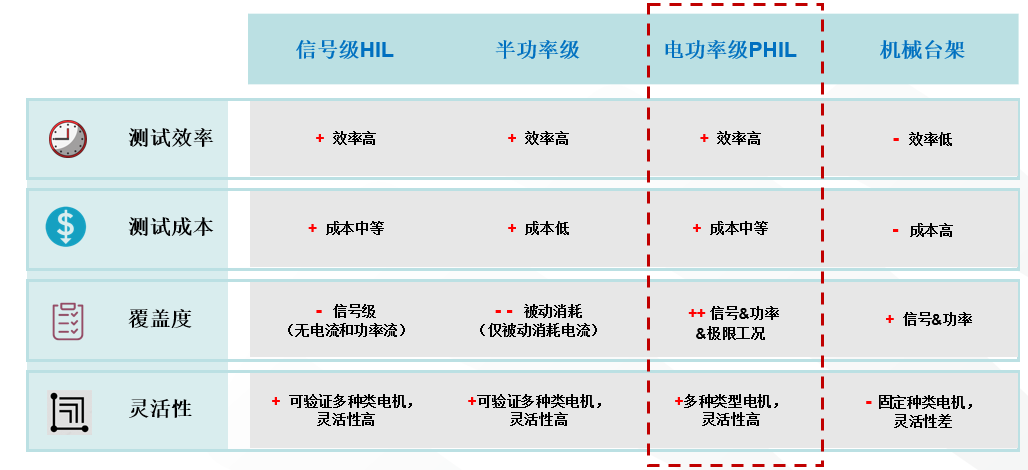

電機控制器測試通常采用信號級硬件在環測試、半功率級測試（阻感負載）、機械臺架測試等；信號級硬件在環測試適用于控制器功能策略驗證，無法實現控制器內部電流、功率的軟硬件功能驗證；半功率級測試僅被動消耗電流，無法主動施加相電流，反向電動勢，模擬真正電機功能；臺架測試需要真實電機及臺架負載參與測試，受限于機械安裝，靈活性差，且無法驗證極限工況。
低壓電機模擬器可滿足當前對電機控制器更全面、更靈活的測試需求，實現電機控制器功率級硬件在環測試。

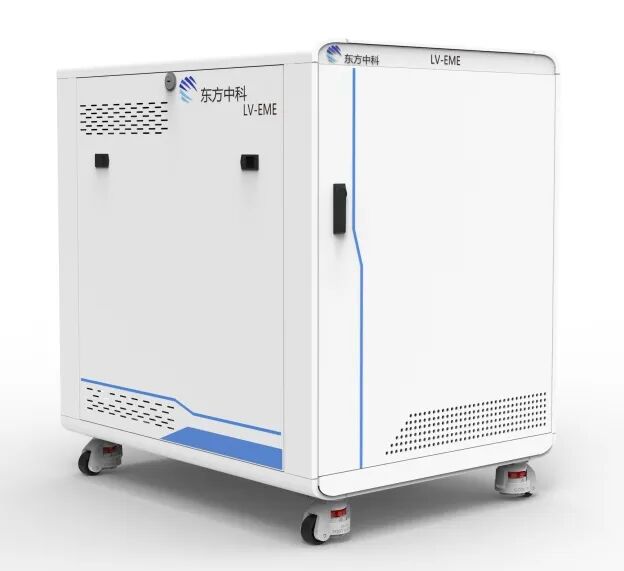

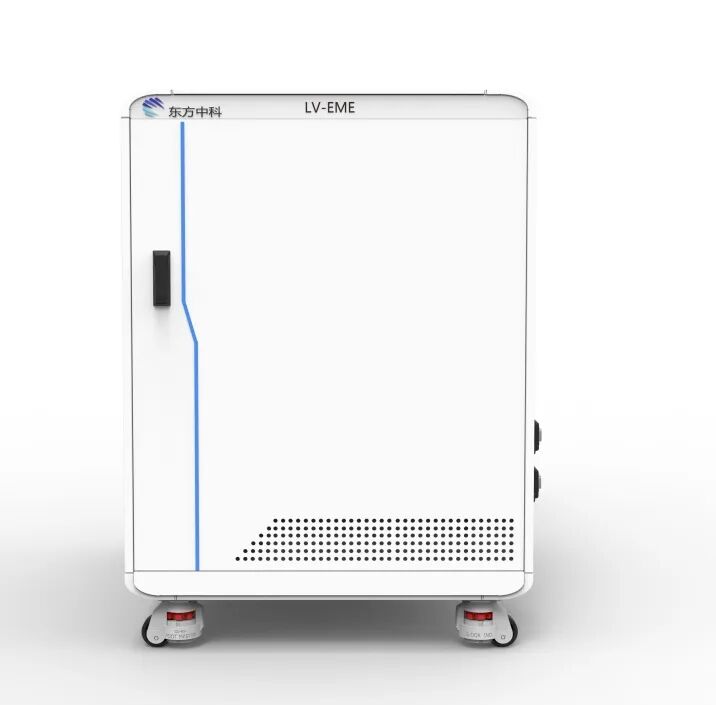

產品外觀
核心優勢
· 低壓大功率
覆蓋DC 80V/30KW以下電機控制器高精度功率級驗證
· 零風險故障注入
注入短路/超速等臺架禁測場景，靈活、安全、易安裝
· 電機模型自由重構
靈活配置電機類型及參數，加速控制器-電機匹配選型
· 全生命周期覆蓋
從開發測試→老化驗證→EOL終檢，一機打通產品閉環測試
被測對象
· 轉向控制器
· 制動控制器
· 底盤域控制器
· 其它低壓電機控制器等
應用場景
· 開發階段測試
可仿真母線DC 80V及以下電機電氣特性，實現控制器開發階段功率級測試。
· 老化測試
高頻精確模擬相電流，實現控制器老化試驗。
· EOL測試
實現控制器下線功能測試。

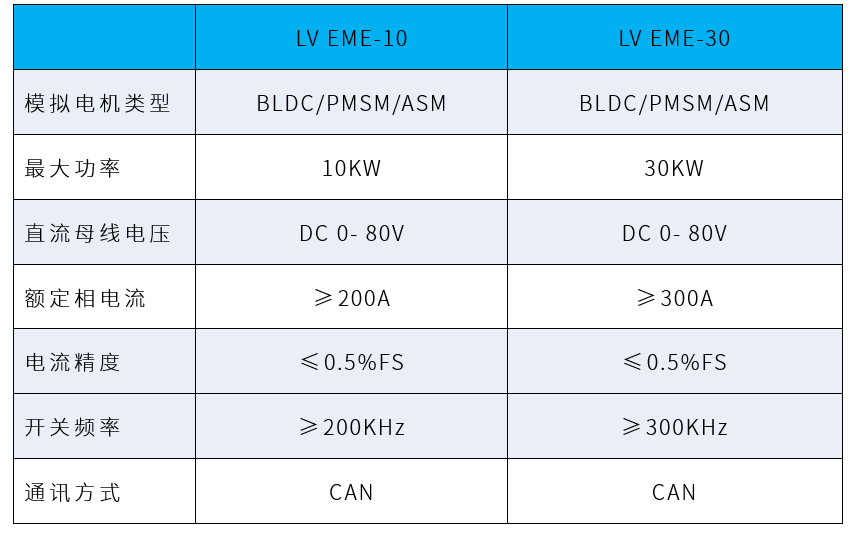

技術參數

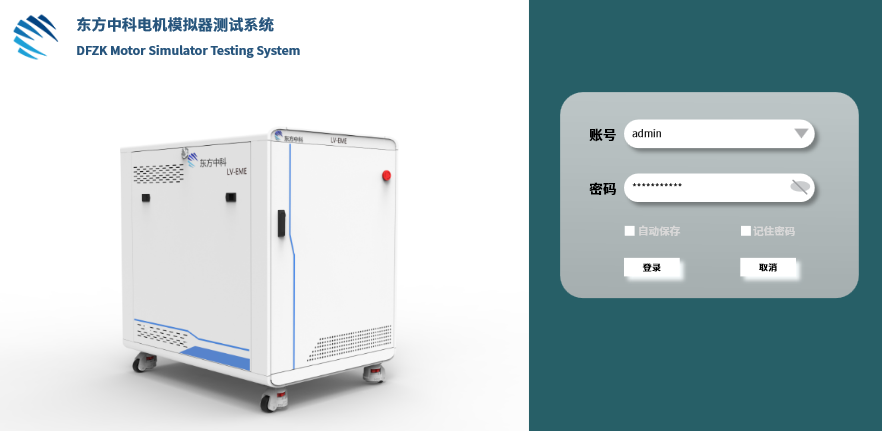

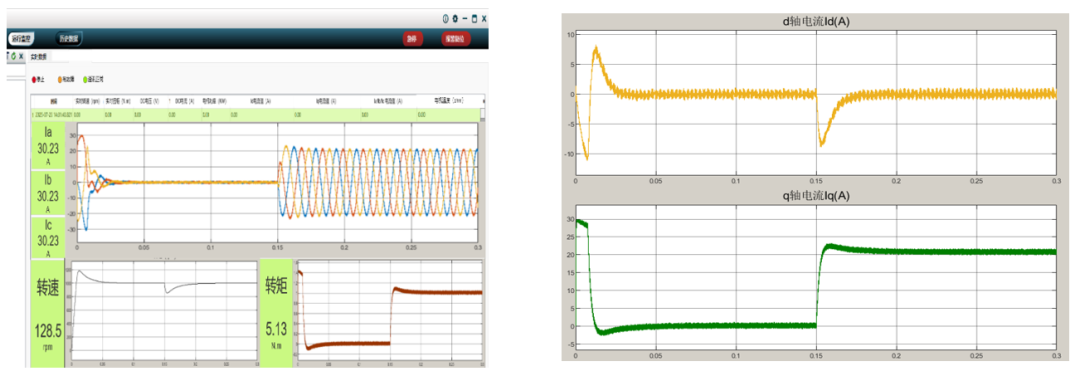

測試界面
